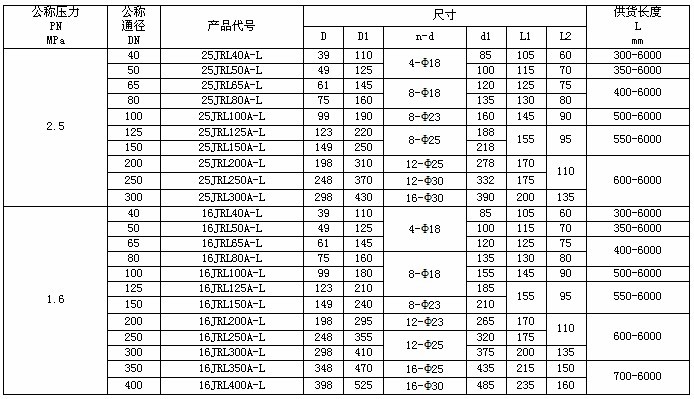

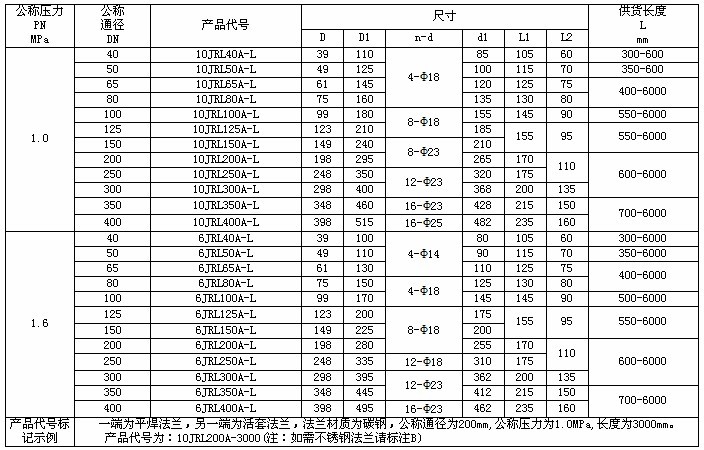

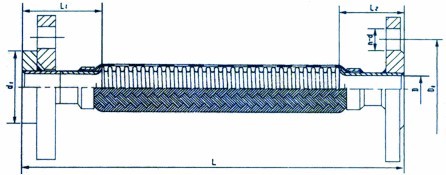

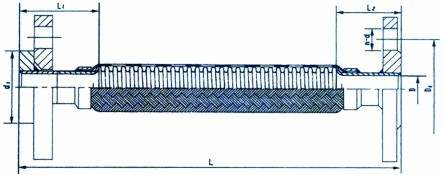

外形及參數

注：法蘭執行標準JB81、JB83或其它標準。

法蘭連接金屬軟管安裝注意事項

1）、不銹鋼軟管的波紋管由鉻鎳奧氏體型不銹鋼制成，使用時注意防止氮離子的點腐蝕及稀硫酸，稀硫酸的腐蝕性破壞。

2）、用戶對裝有不銹鋼軟管的設備、管系進行水壓實驗后，應防止鐵銹塊沖擊、含氯離子泥沙沉積，造成腐蝕和機械性損傷。

3）、在安裝時金屬軟管需防止焊接時飛濺物燙傷和機械損傷，否則會造成泄露。

4）、密封性管系應嚴格遵守安全操作規程，防止由于操作不當或其他因素引起的超壓造成軟管拉脫或爆破。

5）、請嚴格按照正確的略圖安裝使用。

波紋金屬軟管是現代工業管路中一種高品質的柔性連接管。它主要由金屬波紋管、金屬網體和各類不同形式的接頭組成。它的內管是螺旋形波紋或環形波紋的薄壁不銹鋼波紋管，波紋管的外層網套的由不銹鋼絲或不銹鋼鋼帶按一定參數編織而成。軟管兩端的接頭是根據用戶管道或設備的接頭形式配制的。

軟管的波紋管是由不銹鋼薄壁無縫管或縱焊縫不銹鋼薄壁管經過高精度塑性變形加工成形的。波紋管輪廓的彈性決定了軟管的柔軟性和抗疲勞性，易吸收各種運動變形和循環載荷，尤其能夠滿足系統較大位移的補償。

波紋金屬軟管具有良好的柔軟性、抗疲勞性、耐高低溫、耐腐蝕性等諸多優特點，它相對其它類型的軟管（橡膠軟管、塑料軟管）的壽命要高得多，隨著現代工業的發展，耐高低溫、耐高壓、耐腐蝕的波紋金屬軟管越來越被廣泛使用。

執行標準：GB/T14525-93　

通徑范圍：DN4-800mm　

工作壓力：PN0.6-32MPa　

溫度范圍：－196℃～600℃

供貨長度：任選
